LC LED R2033TB4R: Axial Bicolor Blue & Red SMD LED
LC LED 1.8mm Axial SMD LED Blue and Red (30 Degree) Water
Clear
PRODUCT DESCRIPTION |
|
(1) ROHS Compliant
Part |
(4) Suitable for
SMT Assembly |
(2) Super Bright
Bi-Color SMD LED Blue & Red |
(5) Sun Light Viewable SMD LED |
(3) Excellent color
mixing characteristics |
(6) Rugged design suitable for both indoor
& outdoor use |
Absolute Maximum Rating
(Ta = 250C)
PARAMETER |
MAXIMUM RATING |
UNITS |
DC Forward Current |
20 |
mA |
Peak Pulse Forward Current (1) |
100 |
mA |
Avg. Forward Current |
25 |
mA |
Operating Temperature |
-40
to +80 |
0C |
Storage Temperature |
-40
to +85 |
0C |
(1) Pulse width of 1/10 duty and 10msec width, for
long operating life, max. of 20mA recommended
Electro-optical
Characteristics (Ta = 250C)
PARAMETER |
SYMBOL |
CONDITIONS |
MIN. |
TYP. |
MAX. |
UNIT |
Forward
Voltage (Blue) |
VF (Blue) |
IF
= 20mA |
3.0 |
3.0 |
3.8 |
V |
Forward
Voltage (Red) |
VF (Red) |
IF
= 20mA |
1.7 |
|
2.5 |
V |
Dominant
Wavelength (Blue) |
lD |
IF
= 20mA |
465 |
|
475 |
nm |
Dominant
Wavelength (Red) |
lD |
IF
= 20mA |
625 |
|
635 |
nm |
Viewing Angle |
2q1/2 |
IF
= 20mA |
|
30 |
|
Deg. |
Luminous
Intensity (Blue) |
IV |
IF
= 20mA |
1,200 |
mcd |
||
Luminous
Intensity (Red) |
IV |
IF
= 20mA |
1,700 |
mcd |

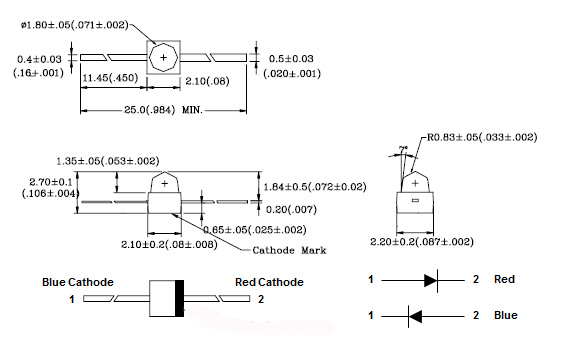

DEVICE DIAGRAM
