P804TBR4D: 8mm Power Bicolor Blue & Red LED

LC LED 8mm Power Blue and Red LED (55 Degrees)

PRODUCT DESCRIPTION



(1) Bicolor Power LED in Standard Thru-Hole 8mm Package

(4)  Enlarge Lead Frame for Better Thermal Dissipation

(2) High Power 8mm Blue & Red LED

(5)  No Additional Heat Sink Needed

(3) RoHs Compliant Part

(6)  Design for High Lumens Applications



Absolute Maximum Rating (Ta = 250C)

PARAMETER

MAXIMUM RATING

UNITS

DC Forward Current

150

mA

Peak Pulse Forward Current (1)

150

mA

Operating Temperature

-40 to +100

0C

Storage Temperature

-40 to +100

0C

Lead Soldering Temperature

2600C for 6 seconds
(1.0mm or 0.63 inch from Body)

(1)     Pulse width of 1/10 duty and 10msec width





Electro-optical Characteristics (Ta = 250C)

PARAMETER

SYMBOL

CONDITIONS

MIN.

TYP.

MAX.

UNIT

Forward Voltage (Blue)

VF

IF = 150mA

3.0



3.4

V

Forward Voltage (Red)

VF

IF = 150mA

2.0



2.4

V

Reverse Voltage

VR

IR = 20mA





5

V

Dominant Wavelength (Blue)

lD

IF = 150mA

464



475

nm

Dominant Wavelength (Red)

lD

IF = 150mA

624



635

nm

Viewing Angle

2q1/2

IF = 150mA



55



Deg.

Luminous Intensity (Blue)

IV

IF = 150mA

15,000

mcd

Luminous Intensity (Red)

IV

IF = 150mA

20,000

mcd

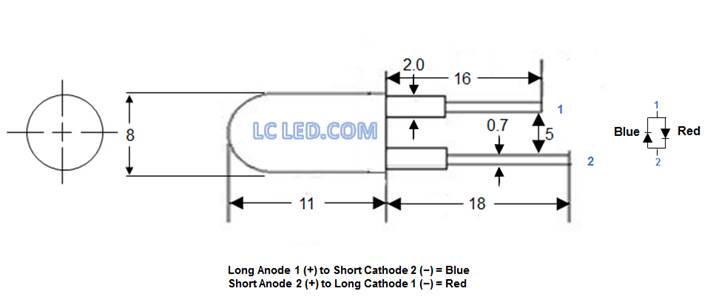

DEVICE DRAWING


LC LED Corporation
