LCE-010RGBW4P: 8W High Power RGB +White LED Emitter (140 Degree)

PRODUCT DESCRIPTION



(1) RoHs Compliant Part

(4) Moisture & UV Resistance Epoxy Len

(2) Power 1W Red, 1W Green, 1W Blue & 1W White LED

(5) Sun Light Viewable LED Lamp

(3) Excellent Full Spectrum Color Mixing

(6) Wide Angle of 140 Degrees

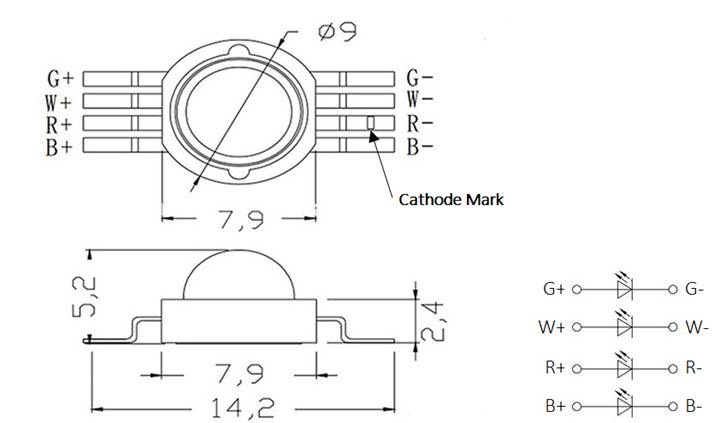

PACKAGE DIMENSIONS



Absolute Maximum Rating (Ta = 250C)



PARAMETER

MAXIMUM RATING

UNITS

Power Dissipation

8

W

DC Forward Current

350

mA

Peak Pulse Forward Current (1)

700

mA

Reverse Voltage

5

V

Operating Temperature

-30 to +85

0C

Storage Temperature

-40 to +100

0C

Derating Coefficient from 300C

0.5

mA / 0C

Lead Soldering Temperature

2600C for 5 Seconds Max. (1.6mm from Body)



(1)  Pulse conditions of 1/10 duty and 0.1msec width





Electro-optical Characteristics (Ta = 250C)



PARAMETER

SYMBOL

CONDITIONS

MIN.

TYP.

MAX.

UNIT

DC Forward Voltage (Red)

VF

IF = 350mA

1.8

2.5

V

DC Forward Voltage (Green)

VF

IF = 350mA

2.8

3.5

V

DC Forward Voltage (Blue)

VF

IF = 350mA

2.8

3.5

V

DC Forward Voltage (White)

VF

IF = 350mA

2.8



3.5

V

Luminous Intensity (Red)

IV

IF = 350mA

40



80

lm

Luminous Intensity (Green)

IV

IF = 350mA

80



135

lm

Luminous Intensity (Blue)

IV

IF = 350mA

20



45

lm

Luminous Intensity (White)

IV

IF = 350mA

90



145

lm

Viewing Angle

2q1/2

IF = 350mA

140

Deg.

Dominant Wavelength (Red)

lD

IF = 350mA

620

625

nm

Dominant Wavelength (Green)

lD

IF = 350mA

520

525

Nm

Dominant Wavelength (Blue)

lD

IF = 350mA

460

465

nm

Dominant Wavelength (White)

lD

IF = 350mA



6000



K







Electrical Characteristics (Ta = 250C)



PARAMETER


DYNAMIC RESISTANCE (Ω)


VF TEMPERATURE
COEFFICIENT (mV / 0C)

THERMAL RESISTANCE (JUNCTION TO SOLDER POINT) (0C / W)

Red

1.0

-2

10

Green

1.0

-2

10

Blue

1.0

-2

10
