PRODUCT DESCRIPTION |
|
(1) RoHs Compliant
Part |
(4) High Current
Operation From 350mA to 700mA |
(2) High Lumens 3W
Green & 3W Yellow LED Emitters |
(5) Sun Light Viewable LED Lamp |
(3) Single or Dual
Color Mixing |
(6) Suitable for Both Indoor & Outdoor Use |

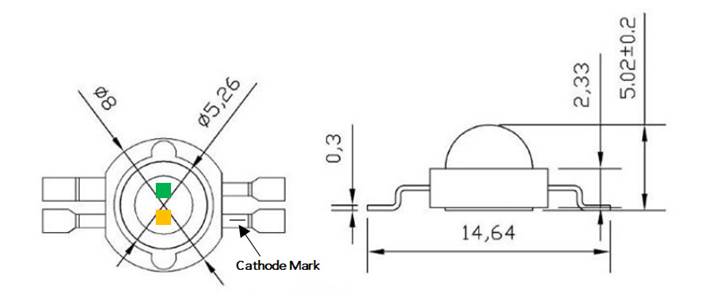

PACKAGE
DIMENSIONS
Absolute Maximum Rating
(Ta = 250C)
PARAMETER |
MAXIMUM RATING |
UNITS |
DC Forward Current |
700 |
mA |
Peak Pulse Forward Current (1) |
1000 |
mA |
Reverse Voltage |
5 |
V |
Operating Temperature |
-30
to +85 |
0C |
Storage Temperature |
-40
to +100 |
0C |
Junction Temperature |
120 |
0C |
Voltage Temperature Coefficient |
-5 |
mV
/ 0C |
Lead Soldering Temperature |
2600C
for 5 Seconds Max. (1.6mm from Body) |
(1) Pulse
conditions of 1/10 duty and 0.1msec width. Reverse voltage is not recommended
for this device.
Electro-optical
Characteristics (Ta = 250C)
PARAMETER |
SYMBOL |
CONDITIONS |
MIN. |
TYP. |
MAX. |
UNIT |
DC Forward
Voltage (Green) |
VF |
IF
= 700mA |
3.0 |
3.5 |
V |
|
DC Forward
Voltage (Yellow) |
VF |
IF
= 700mA |
2.0 |
2.6 |
V |
|
Luminous
Intensity (Green) |
IV (1) |
IF
= 350mA |
|
23,870 |
|
mcd |
Luminous
Intensity (Green) |
IV |
IF
= 700mA |
157 |
|
175 |
lm |
Luminous
Intensity (Yellow) |
IV (2) |
IF
= 350mA |
|
11,140 |
|
mcd |
Luminous Intensity
(Yellow) |
IV |
IF
= 700mA |
67 |
|
75 |
lm |
Viewing Angle |
2q1/2 |
IF
= 700mA |
180 |
Deg. |
||
Dominant
Wavelength (Green) |
lD |
IF
= 700mA |
515 |
525 |
nm |
|
Dominant
Wavelength (Yellow) |
lD |
IF
= 700mA |
590 |
595 |
nm |
(1) Green
millicandela intensity at 350mA based on 75 lumens
(2) Yellow millicandela intensity at 350mA based
on 35 lumens

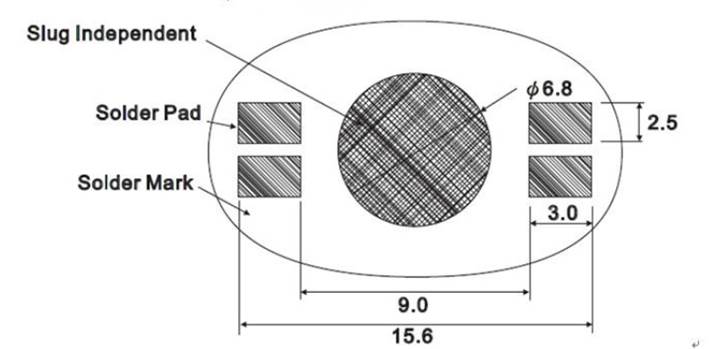

SOLDER
PAD PROFILE
