PRODUCT DESCRIPTION |
|
(1)
RoHs Compliant Part |
(4)
High Current Operation From 350mA to 700mA |
(2)
High Lumens 3W Green & 3W Red LED Emitters |
(5) Sun Light Viewable LED Lamp |
(3)
Single or Dual Color Mixing |
(6) Suitable for Both Indoor & Outdoor Use |

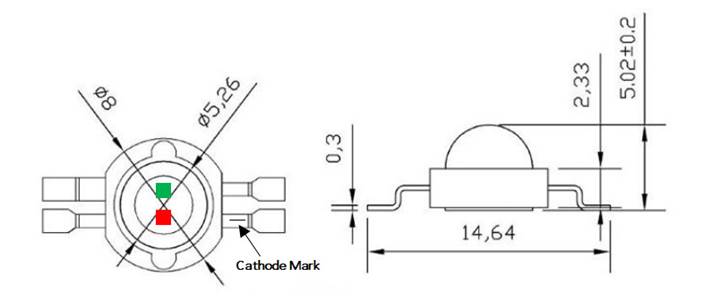

PACKAGE
DIMENSIONS
Absolute Maximum Rating
(Ta = 250C)
PARAMETER |
MAXIMUM RATING |
UNITS |
DC Forward Current |
700 |
mA |
Peak Pulse Forward Current (1) |
1000 |
mA |
Reverse Voltage |
5 |
V |
Operating Temperature |
-30 to +85 |
0C |
Storage Temperature |
-40 to +100 |
0C |
Junction Temperature |
120 |
0C |
Voltage Temperature
Coefficient |
-5 |
mV / 0C |
Lead Soldering Temperature |
2600C for 5 Seconds Max. (1.6mm from Body) |
(1) Pulse
conditions of 1/10 duty and 0.1msec width. Reverse voltage is not recommended
for this device.
Electro-optical
Characteristics (Ta = 250C)
PARAMETER |
SYMBOL |
CONDITIONS |
MIN. |
TYP. |
MAX. |
UNIT |
DC
Forward Voltage (Red) |
VF |
IF = 700mA |
2.0 |
2.5 |
V |
|
DC
Forward Voltage (Green) |
VF |
IF = 700mA |
3.0 |
3.6 |
V |
|
Luminous
Intensity (Red) |
IV (1) |
IF = 350mA |
|
16,000 |
|
mcd |
Luminous
Intensity (Red) |
IV |
IF = 700mA |
80 |
|
90 |
lm |
Luminous
Intensity (Green) |
IV (2) |
IF = 350mA |
|
25,485 |
|
mcd |
Luminous
Intensity (Green) |
IV |
IF = 700mA |
160 |
|
180 |
lm |
Viewing
Angle |
2q1/2 |
IF = 700mA |
120 |
Deg. |
||
Dominant
Wavelength (Red) |
lD |
IF = 700mA |
620 |
625 |
nm |
|
Dominant
Wavelength (Green) |
lD |
IF = 700mA |
520 |
525 |
nm |
(1) Red millicandela intensity at 350mA based on
50 lumens
(2) Green millicandela intensity at 350mA based
on 80 lumens

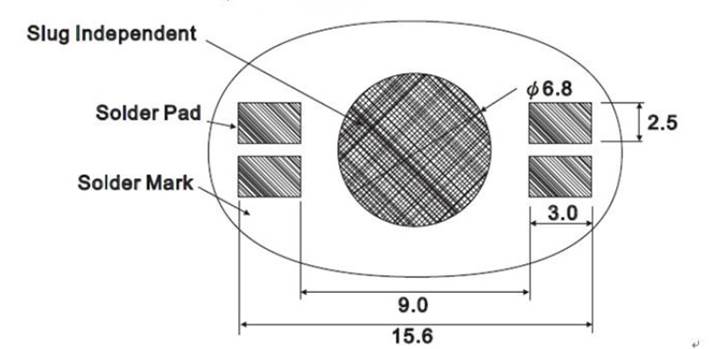

SOLDER
PAD PROFILE
LC LED Corporation |
