LCS-010RB 1W High Power Red LED Emitter



LC LED 1 Watt LED Heat Sink Series:  120 Degrees



Absolute Maximum Rating



PARAMETER

ABSOLUTE MAXIMUM

DC Forward Current (mA)

350

Peak Pulse Forward Current (mA)

800 (1)

Avg. Forward Current (mA)

350

ESD Sensitivity

+2500V

LED Junction Temperature (0C)

135

Aluminum-Core PCB Temperature(0C)

105

Storage Temperature (0C)

-40 to +100

Operating Temperature (0C)

-40 to +85

Soldering Temperature (0C)

2600C for 3 seconds Max.

(1)  Pulse conditions of 1/10 duty and < 10msec pulse width



Electrical and Flux Characteristics at 350mA (Ta = 250C)







VF  (V)

Luminous
Flux (lm) @ 350mA



Dynamic
Resistance

Temperature
Coefficient of
Vf(mV/)
∆Vf/∆Tj

Thermal
Resistance
Junction to
Board (0C/W)



Viewing
Angle

Part Number

Color

Min.

Max.

Min.

Max.

LCE-010WB

White

3.0

3.6

110

140

1.0

-2

10



LCE-010BB

Blue

3.0

3.6

15

28

1.0

-2

10

120 Degrees

LCE-010GB

Green

3.0

3.6

70

95

1.0

-2

10

LCE-010YB

Amber

2.0

2.6

30

48

2.4

-2

10

LCE-010RB

Red

2.0

2.6

35

50

2.4

-2

10



Optical Characteristics at 350mA (Ta = 250C)







Dominant
Wavelength


Spectral
Half-Width
(nm)

Temperature
Coefficient of
Dominant Wavelength
lD/∆Tj (nm/0C)

Part Number

Color

Min.

Max.

LCE-010WB

White

3500K

10000K

LCE-010BB

Blue

460nm

490nm

25

0.04

LCE-010GB

Green

510nm

535nm

35

0.04

LCE-010YB

Amber

590nm

594nm

20

0.05

LCE-010RB

Red

620nm

645nm

20

0.05



Forward Voltage & Photometric Flux Bin Code





Forward Voltage (V)





Photometric Flux (lm)

Bin Code

Minimum

Maximum



Bin Code

Minimum

Maximum

C

1.83

2.07



J

10

15

D

2.07

2.31



K

15

20

E

2.31

2.55



L

20

27

F

2.55

2.79



M

27

35

G

2.79

3.03



N

35

43

H

3.03

3.27



O

43

50

I

3.27

3.51



P

50

70

J

3.51

3.75



Q

70

90

K

3.75

3.99



R

90

115









S

115

130

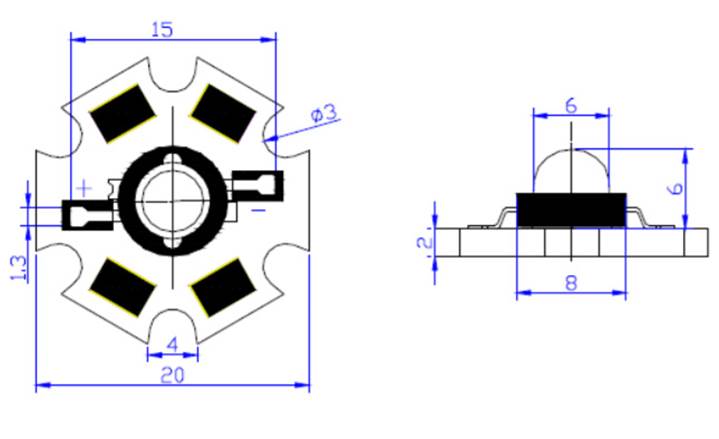

DEVICE DRAWING

heat sink housing
