LC LED-N310TGR2D: 3mm Green & Red LED Lamp (120 Degree)

LC LED 3mm Flat Top Green and Red LED Milky Diffused (Common Cathode)

PRODUCT DESCRIPTION



(1) RoHS Compliant Part

(4) Moisture & UV Resistance Epoxy Len

(2) Super Bright Bi-Color 3mm Green & Red LED Lamp

(5) Sun Light Viewable LED Lamp

(3) Excellent Color Mixing Characteristics

(6) Rugged Design Suitable for Both Indoor & Outdoor Use





Absolute Maximum Rating (Ta = 250C)

PARAMETER

MAXIMUM RATING

UNITS

DC Forward Current

30

mA

Peak Pulse Forward Current (1)

100

mA

Avg. Forward Current

30

mA

Operating Temperature

-40 to +100

0C

Storage Temperature

-40 to +100

0C

Lead Soldering Temperature

2600C for 3 seconds
(4.0mm or 0.157 inch from Body)

(1)  Pulse width of 1/10 duty and 0.1msec width, for long operating life, max. of 20mA recommended





Electro-optical Characteristics (Ta = 250C)

PARAMETER

SYMBOL

CONDITIONS

MIN.

TYP.

MAX.

UNIT

Forward Voltage (Green)

VF

IF = 25mA

3.0



3.5

V

Forward Voltage (Red)

VF

IF = 25mA

1.8



2.1

V

Reverse Voltage

VR

IR = 100mA





5

V

Dominant Wavelength (Green)

lD

IF = 25mA

520



535

nm

Dominant Wavelength (Red)

lD

IF = 25mA

625



635

nm

Viewing Angle

2q1/2

IF = 25mA



120



Deg.

Luminous Intensity (Green)

IV

IF = 25mA

2,000



4,000

mcd

Luminous Intensity (Red)

IV

IF = 25mA

1,000



3,000

mcd

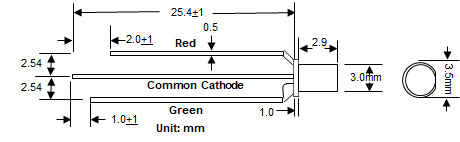

DEVICE DRAWING



Diagram

Description automatically generated


LC LED Corporation
