LCE-358YP: X-Bright Yellow Power SMD LED Emitter

PRODUCT DESCRIPTION



(1) RoHs Compliant Part

(5)  SMD Assembly or Manual Soldering

(2)  High luminous flux, low power consumption

(6)  Bin Sorted By Color, Intensity & Vf

(3)  Sub-compact modulated design

(7)  Moisture Sensitive Component

(4)  Ideal for general purpose lighting (both indoor
      and outdoor)

(8)  Packaging:  2,000 per Reel



PRODUCT DESCRIPTION







Luminous Flux (lm)
@ 100mA (1)



PART NO.

DICE MATERIAL

MIN.

TYP.

VIEWING ANGLE

LCE-358YP

Yellow (InGaAlP)

6

8

120

(1)     Tolerance of + 10% (Intensity Measurement)



DEVICE DRAWING



Notch:  Common Anode



ELECTRICAL AND OPTICAL CHARACTERISTICS at 100mA (Ta = 250C)



SYMBOL

PARAMETER

MIN.

TYP.

Units

TEST CONDITIONS

lD

Dominant Wavelength

590

592

Nm

IF= 100mA

C

Capacitance



110

pF

VF = 0; f = 1MHz

VF

Forward Voltage

2.2

2.4

V

IF= 100mA

IR

Reverse Current



5

mA

VR = 5V



ABSOLUTE MAXIMUM RATING (Ta = 250C)



PARAMETER

YELLOW

UNITS

Power Dissipation

500

mW

DC Forward Current

150

mA

Peak Pulse Forward Current (1)

200

mA

Reverse Voltage

5

V

Storage & Operating Temperature

-40 to +85 (0C)

(1)  1/10 Duty Cycle, 0.1ms Pulse Width

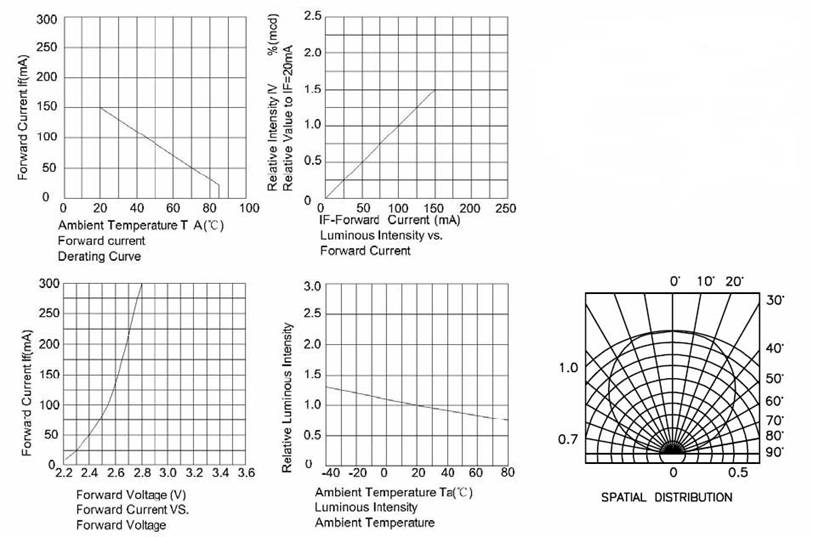

ELECTRO-OPTICAL CHARACTERISTICS GRAPHS


LC LED Corporation
