LCE-358RGBWP:  4W HIGH POWER RGB + Daylight White (6000K) SMD LED

     Surface mountable 3.5mm x 3.5mm high power led

     Design for high output current operation with minimal thermal resistance

     High performance quality lighting applications including

ˇ        Architectural lighting

ˇ        Stage lighting

ˇ        Commercial and industrial lighting

ˇ        Horticultural lighting

ˇ        Amusement park and entertainment lighting

     RoHs, Pb-Free and Reach

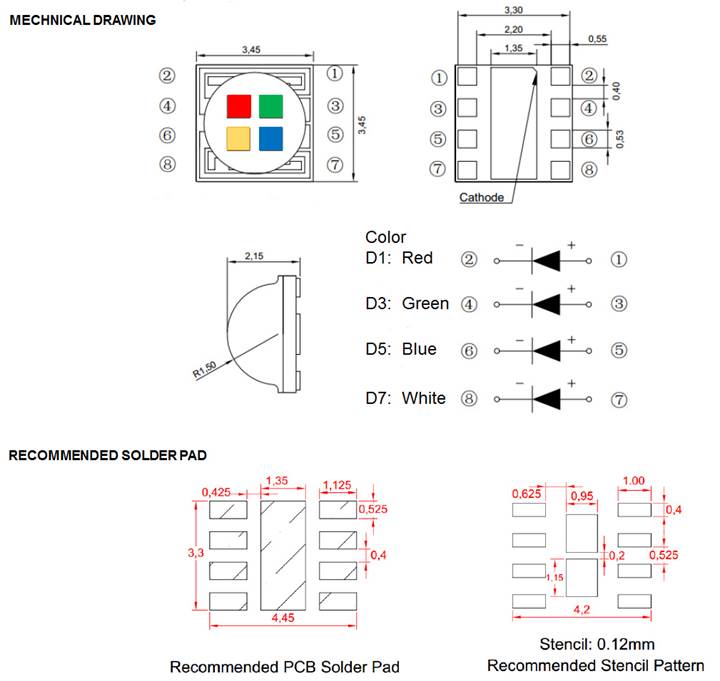

A screenshot of a cell phone

Description automatically generated

OPTICAL CHARACTERISTICS (Ta = 250C)





Luminous Flux (lm)
@ 350mA

COLOR

MIN.

MAX.

Red

50

68

Green

100

120

Blue

20

25

White (2100K-5700K)

80

110

White (6000K-6500K)

100

110


WAVELENGTH BIN



WAVELENGTH (nm)

COLOR

MIN.

MAX.

Red

620

625

Green

455

460

Blue

520

525

White

5500K

6500K



ELECTRICAL AND OPTICAL CHARACTERISTICS 350mA (Ta = 250C)



PARAMETER

SYMBOL

Color

MIN.

TYP.

MAX.

Units

Forward Voltage

VF

Red

2.2



2.4

V

VF

Blue

3.0



3.2

VF

Green

3.0



3.2

VF

White (6000K)

3.0



3.2

Reverse Current

IR

RGBW





10

ľA

Viewing Angle

2q1/2

RGBW



140



Degree

Electrostatic Discharge

ESD

RGBW

2000





V

ABSOLUTE MAXIMUM RATING (Ta = 250C)



PARAMETER

SYMBOL

TYPICAL

MAXIMUM

UNITS

Power Dissipation

PD



6

W

DC Forward Current

IF



400

mA

Peak Forward Current (1)

IP



450

mA

Reverse Voltage

VR



5

V

Operating Temperature

Topr

-40 to +85

0C

Storage Temperature

Tstg

-40 to +105

0C

(1)  Pulse conditions of 1/10 duty and 0.1msec max. pulse width

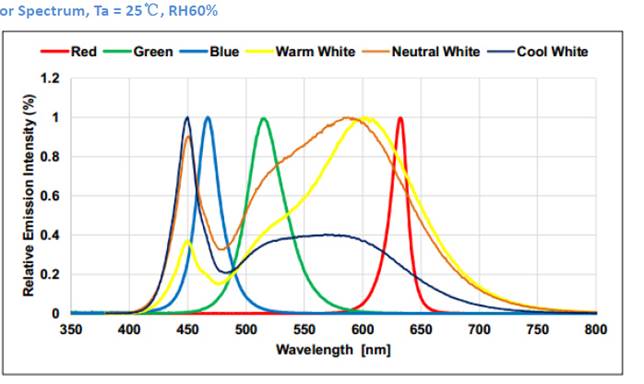

SPECTRAL DISTRIBUTION GRAPH

A screenshot of a social media post

Description automatically generated

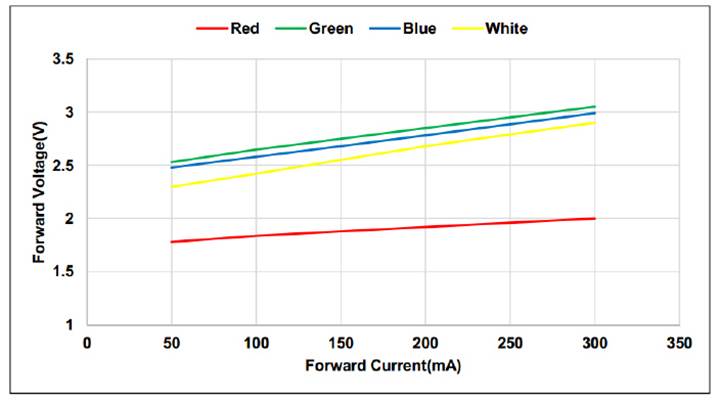

FORWARD VOLTAGE VS. CURRENT

A screenshot of a social media post

Description automatically generated

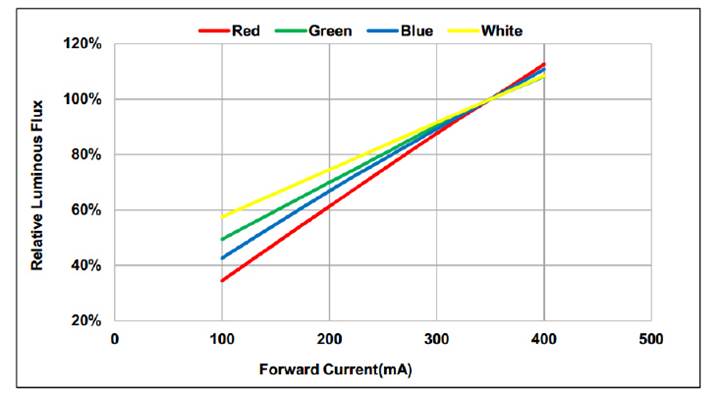

INTENSITY VS. CURRENT

A close up of a map

Description automatically generated
